실내작업 낙하물방지망

낙하물방지망
주요자재
  • 안전망그물코 2cm 안전망 외
  • 브라켓확장형, 일반형 등
  • 단관파이프1M 외
  • 클램프자동, 고정 등
  • 사다리낙하물 방지 사다리형 틀
  • 기타와이어, PP로프, 와이어 클립 외
설치 위치 도면
설치위치 (101동 기준층 / 예시)

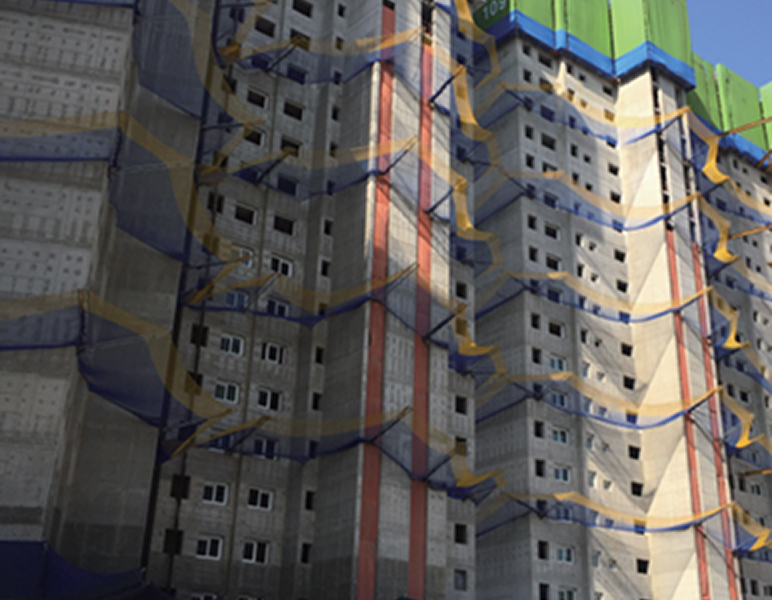

시공 사진 샘플
시공사진 (샘플)
설치기준
  1. 1낙하물방지망이 수평면과 이루는 각도는 20~30도 이내, 내민 길이는 구조물로부터 수평거리 4m 이상으로 한다.
  2. 2브라켓 지지대는 창호 및 난간대 설치에 지장이 없는 상, 하 모두 벽체 또는 확장형 전용 브라켓으로 설치
  3. 3방호물과 벽체 사이에는 공간을 최소화(최대 5cm 이상 여건상 장소는 필히 설치), 코너 및 측벽은 일체형 설치
  4. 4설치, 해체 시 건설장비 사용(타워크레인, H/D Crean, 고소작업대 등)
  5. 5창호 유리 및 입안작업 시에 필요한 낙하물방지망 개폐작업을 포함한다(“감” 요청 시 즉시 작업 가능하도록)
  6. 6낙하물방지망에 적치되어 있는 낙하물은 즉시 제거한다.(폭설 시 제설작업)
  7. 7설치 후 발생된 폐기물 등은 기타 반출을 원칙으로 한다.(폐기물은 협력업체에서 적법하게 처리)
  8. 8설치, 해체 시 작업자 외 별도 생명줄을 임시선 설치 및 안전벨트 착용 후 작업을 하여야 한다..
시공계획
  1. 1현장여건을 고려하여 사다리 고정타입을 선정한다.
    2. 기본 : 하단은 확장형브라켓, 상단은 스토퍼앵카 + 아이볼트타입
    추측공정 비협조시 : 하단 반팔캡프 + 앵카, 상단은 앵크
  2. 2기본적인 설치, 해체 작업을 실내작업을 원칙으로 한다.
    3. 기존 시공방법도 실내작업이 가능하나 작업시간이 늘어나 비효율적
  3. 3출벽구간 내민길이가 2M 이상이 나오지 않는 구간은 추가 비계작업 후 사다리 설치
  4. 4안전망의 하단부가 외벽에서 떨어지는 경우 고리클 사용 외벽에 해체한 후 붙게 작업

주요 관리사항 (checkpoint)

  • 사다리 하단의 고정타입을 앵카로 진행 시 추측공정, 자연재해 등으로 인한 파손우려 큼
  • 재해로 이어질 가능성이 크기 때문에 신중한 결절과 중점관리가 필요함
  • 해체 작업 시 하부 등체인원 배치
작업순서 (위험성 평가표)
구 분 유해위험요인 안전대책
설치장소 확인 이동 간, 불안정한 이동 루트 이용으로 전도 및 추락 위험 지정된 가설 안전통로 및 보행통로 이용
자재운반 자재인양시 인양로프 파손, 강풍, 자재결속 불량으로 인한, 자재낙하 인양전 인양로프, 강풍, 자재결속상태 확인 철저
설치 미끄러짐 등으로 인한 추락위험
부자재 탈락 및 결속상태 미흡으로 인한 추락위험
공구 낙하위험 		우천, 강풍시 작업중단
안전보호구 착용철저
이동시 안전걸이 결속후 이동
해체 미끄러짐 등으로 인한 추락위험
부자재 탈락 및 결속상태 미흡으로 인한 추락위험 		우천, 강풍시 작업중단
안전보호구 착용철저
이동시 안전걸이 결속후 이동
해체 자재 정리 자재 방치로 인한 용접불씨 등으로 인한 화재발생 및 작업자 전도위험 지정된 장소에 자재정리 반출
야적구간 구획정리
기술제안 설치과정 (당사 제작 실내작업용 사다리)

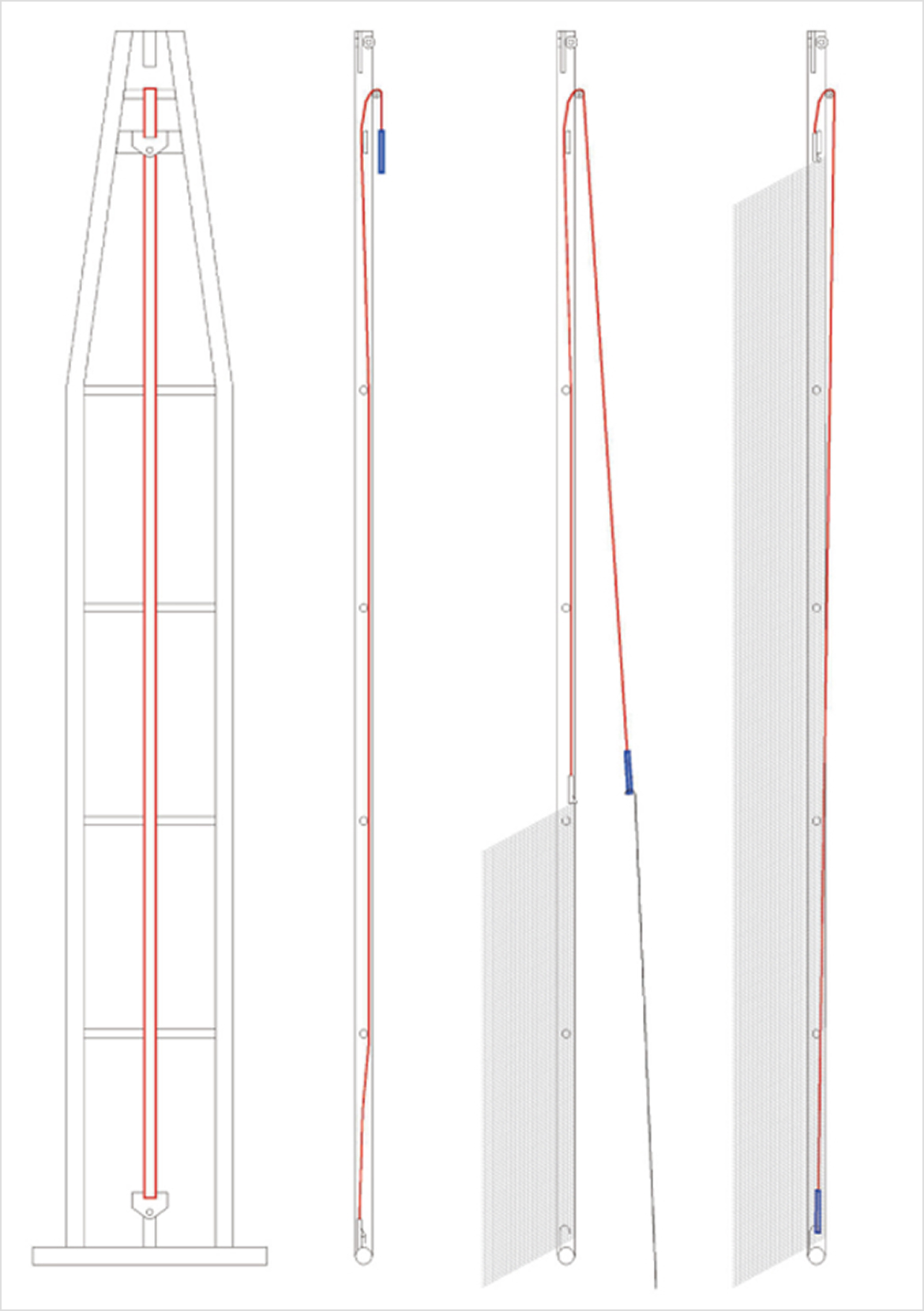

설치예시-1
설치예시-1
설치예시-2

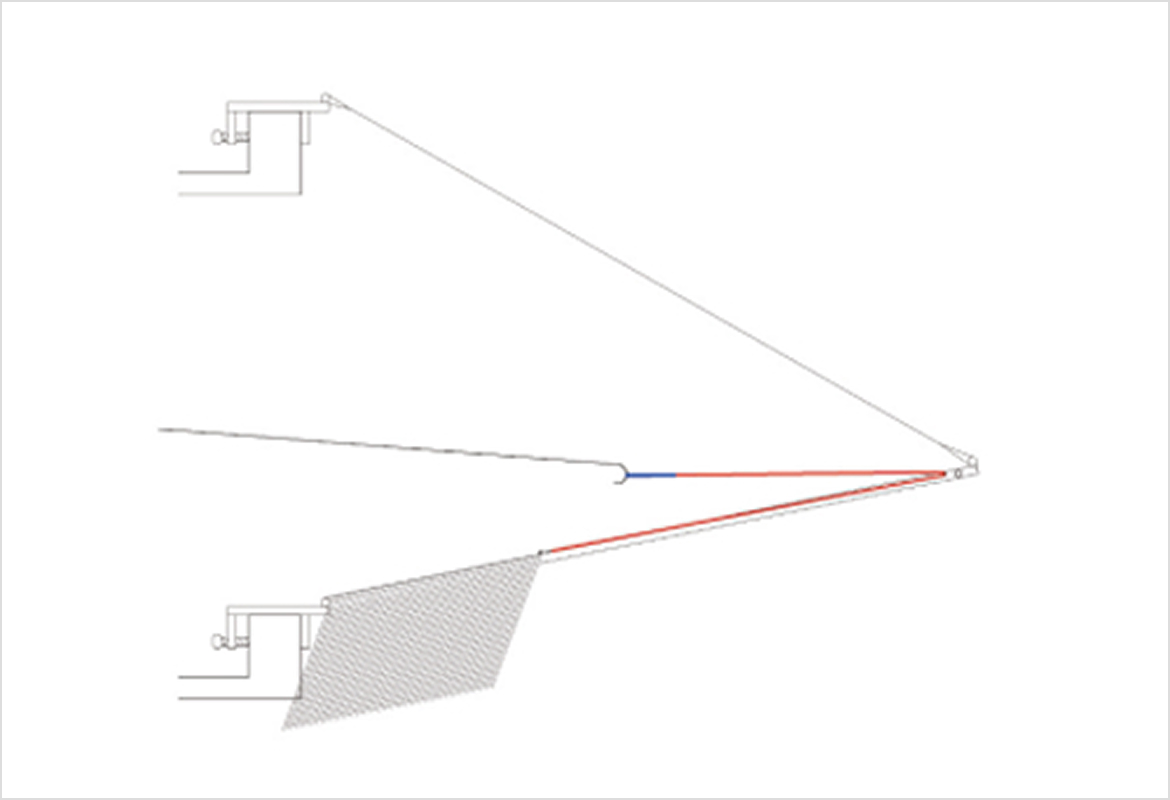

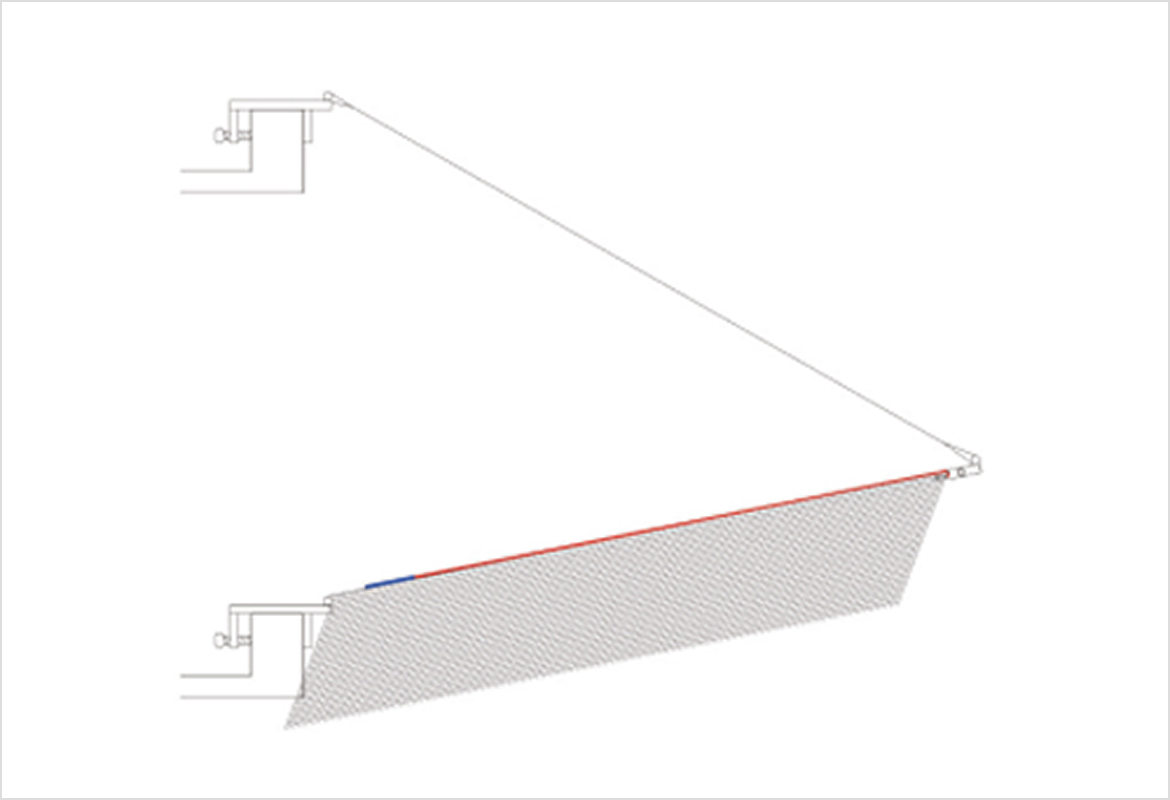

설치예시-2 상단 설치예시-2 하단

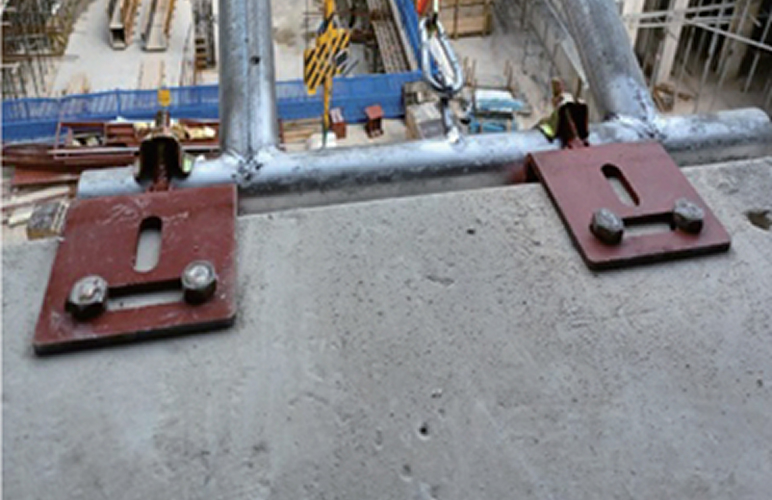

건설현장 이미지 1

1. 하부 발코니 턱에 브라켓 설치

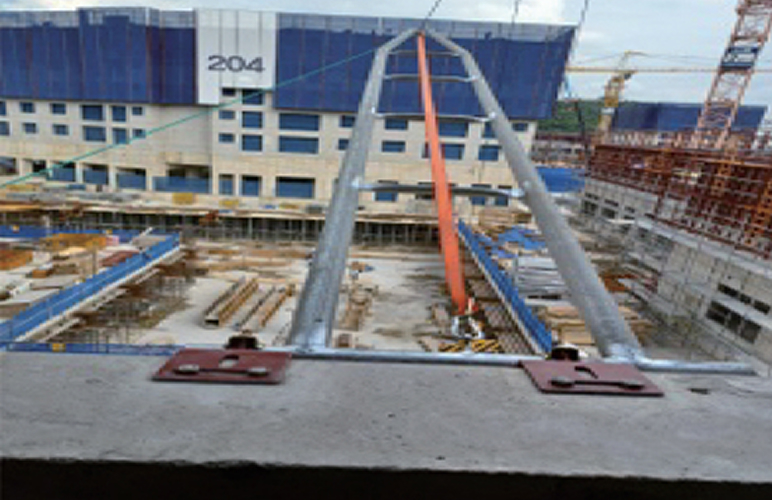

건설현장 이미지 2

2. 상부 와이어 결속 및 사다리 설치

건설현장 이미지 3

3. 안전망 결속 및 안전망 설치

건설현장 이미지 4

4. 실내 작업 / 플라잉넷 설치

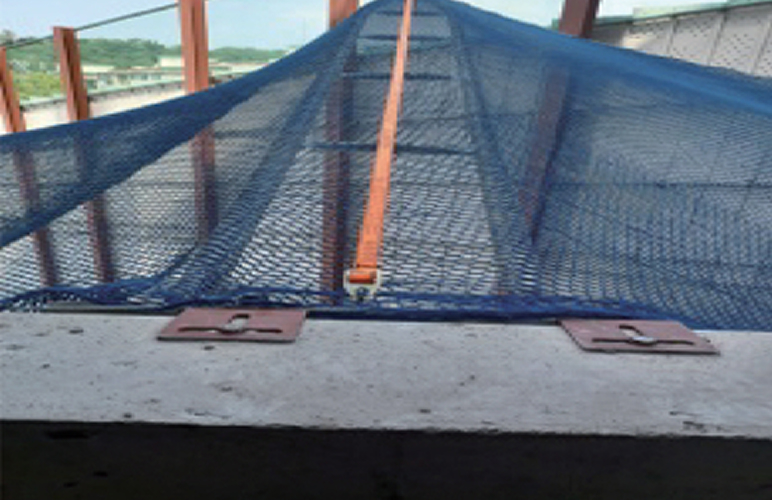

건설현장 이미지 5

5. 실내작업 완료

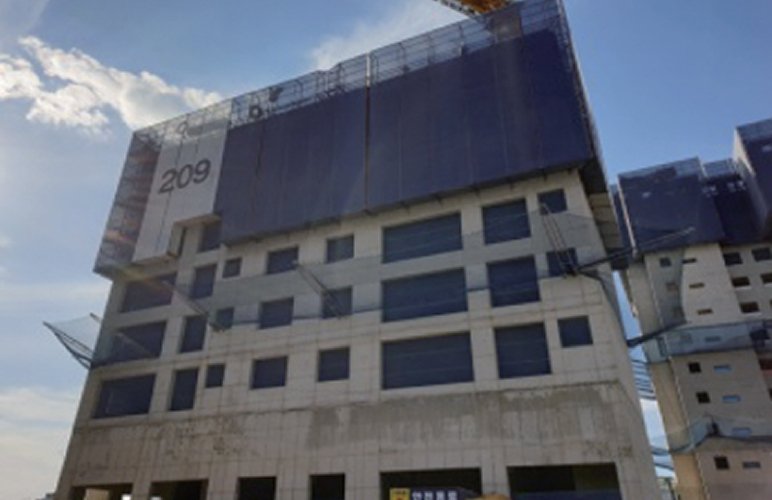

건설현장 이미지 6

6. 설치 완료
